Taśmy LED 24 V

Taśma LED to odbiornik 24 V (SELV) sterowany nie przekaźnikiem, lecz sterownikiem LED, który płynnie reguluje jasność i kolor. Dzieli świat z oprawami ściemnialnymi z rozdziału 08 — ten sam sterownik, ten sam zasilacz. Tutaj rozkładamy ten mechanizm na czynniki pierwsze.

Cztery typy taśm

Typ	Co potrafi	Kabel	„Miejsce” na sterowniku	Domyślna moc
WW (warm white)	jedna biel, ściemnianie	OWY 2x1.5	1 kanał	20 W/m
DW (dual white)	ciepła + zimna biel	OWY 3x1.5	2 kanały	12 W/m
RGBW	kolor + biel	OWY 5x1.5	4 kanały	17,2 W/m
WLED (adresowalna)	piksele, animacje	OWY 3x1.5	— (poza Loxone)	18 W/m

Domyślne moce służą do obliczeń, gdy nie znasz parametrów konkretnej taśmy — przy projekcie zawsze lepiej wpisać rzeczywistą moc z karty produktu.

Jaki kabel i ile żył

Liczba żył wynika z liczby kanałów: WW (jeden kanał bieli) to +24 V i jeden sterujący; RGBW to +24 V i cztery kanały (R, G, B, W). Stąd OWY 2x1.5 … OWY 5x1.5.

Sterownik LED — RGBW Dimmer Tree

Sercem jest RGBW Dimmer Tree (Loxone): sterownik na magistrali Tree z 4 kanałami i twardym limitem 200 W. Z tego wynika, ile taśm obsłuży jeden sterownik:

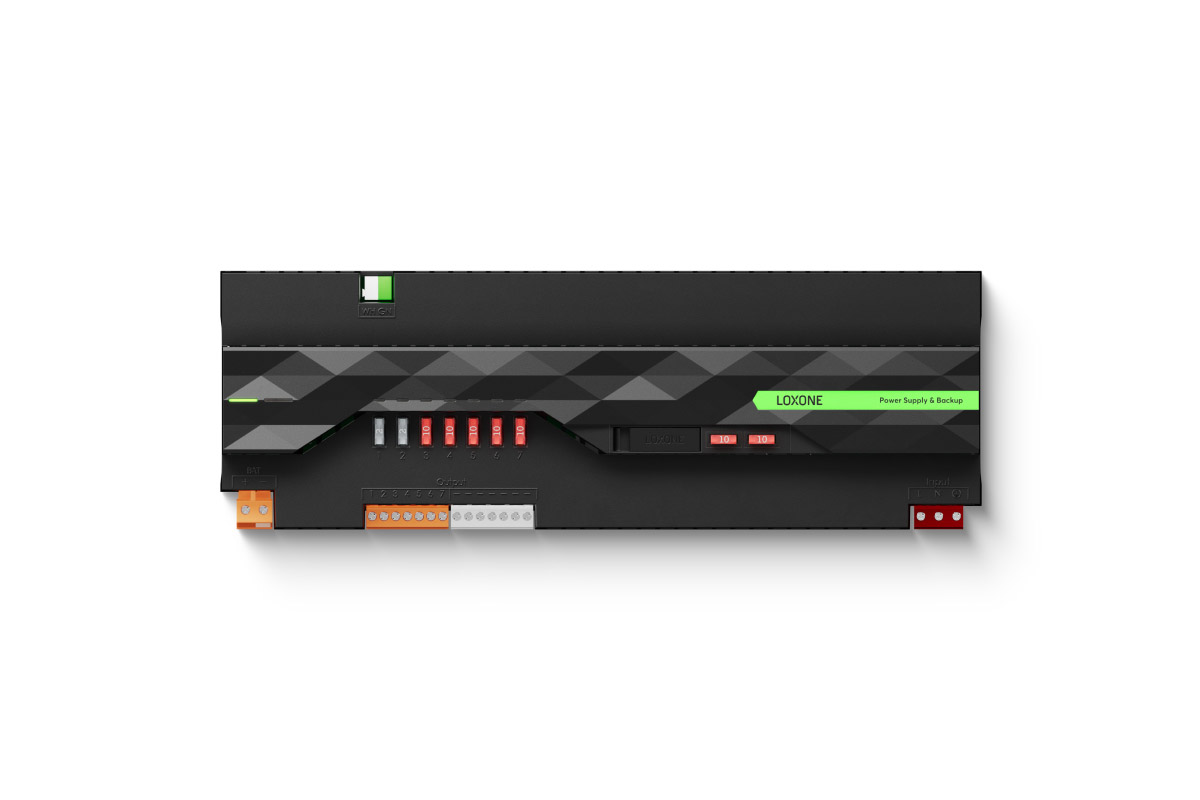

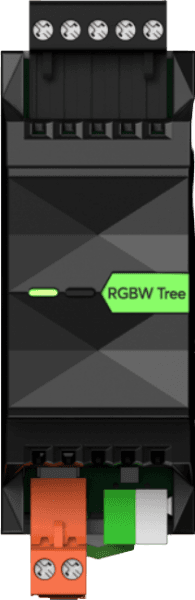

Sterownik LED (RGBW Dimmer Tree) i zasilacz 24 V (Loxone Power Supply) — para napędzająca oświetlenie 24 V.

Konfiguracja	Zajęte kanały
1× RGBW	4
2× DW	2 + 2
1× DW + 2× WW	2 + 1 + 1
4× WW	1 + 1 + 1 + 1

Czyli jeden sterownik to albo jedna taśma RGBW, albo do czterech kanałów bieli — pod warunkiem, że łączna moc nie przekracza 200 W. Gdy taśm jest więcej, dokładasz kolejne sterowniki.

Zasilanie 24 V — jak to się pakuje

Wszystkie taśmy zasila Loxone Power Supply (24 V). Rozdział mocy odbywa się trójwarstwowo — to ważne, bo decyduje, ile sterowników i zasilaczy kupisz:

WARSTWA 1: taśmy  → sterowniki      (≤ 4 kanały ORAZ ≤ 200 W na sterownik)
WARSTWA 2: sterowniki → kanały PSU  (≤ 240 W na kanał = 24 V × 10 A)
WARSTWA 3: kanały → jednostki PSU   (≤ 7 kanałów ORAZ ≤ 960 W na zasilacz)

Każda warstwa pakuje „od najcięższego” (najmocniejsze taśmy/sterowniki najpierw). Po przekroczeniu limitu zakłada się kolejny sterownik, kanał lub zasilacz.

Rezerwacja kanałów zasilacza. Pierwszy zasilacz rezerwuje kanał o1 dla Miniservera i o2 dla magistrali Tree — dla taśm zostaje pula o3…o7. Szczyt poboru do 1440 W (60 A przez 10 s) to tylko ostrzeżenie (obciążenie LED jest stałe), ale projektuje się do 960 W ciągłych na zasilacz.

Tani zasilacz dla małych instalacji

Przy niewielkim poborze 24 V zamiast drogiego Loxone Power Supply można dać Mean Well HDR-150-24 (150 W). Gdy obciążenie przekracza 450 W (trzy jednostki HDR), wraca się do Loxone Power Supply — HDR nie ma podtrzymania ani przelotu magistrali Tree.

Mean Well HDR-150-24 — tani zasilacz 24 V (150 W) do małych instalacji.

Jak zabezpieczyć

Taśma 24 V to SELV — żadnego bezpiecznika na taśmę ani na obwód. Chroni się dopiero wejście 230 V zasilacza (B16), a cały podsystem 24 V siedzi we wspólnej różnicówce „automatyki” (patrz rozdział 05).

Co ląduje w rozdzielnicy

• Zasilacz(e) 24 V (Loxone Power Supply lub Mean Well HDR) — z bezpiecznikiem B16 na wejściu 230 V, pod wspólną różnicówką automatyki.
• Sterownik(i) RGBW Dimmer Tree — po jednym na każdą „paczkę” taśm z warstwy 1.
• Na każdy sterownik komplet złączek sygnałowych (280-583) z mostkami — wprowadzenie sygnału LED.
• Taśmy podłącza się bezpośrednio ze sterownika; nie ma tu typowych złączek mocy L/N/PE.

Na co uważać

• Brak bezpiecznika per taśma — to prawidłowe (SELV). Bezpiecznik jest raz, na zasilaczu.
• RGBW zjada cały sterownik (4 kanały) — dwie taśmy RGBW to dwa sterowniki.
• Pilnuj 200 W na sterownik i 240 W na kanał — długa, gęsta taśma potrafi przekroczyć limit; wtedy dzielisz ją albo dokładasz sprzęt.
• WLED jest poza Loxone. Adresowalne taśmy (piksele) wymagają osobnego sterownika (ESP32 + Wi-Fi/ E1.31) i własnego zasilania 24 V — nie wpina się ich w kanały Loxone. Książka traktuje je jako odbiór zasilany, nie sterowany przez rozdzielnicę.
• Nie znasz mocy taśmy? Przyjmij wartości domyślne (W/m z tabeli), ale licz się z zapasem — lepiej przeszacować zasilacz niż go przeciążyć.
