Rolety, żaluzje, zasłony

Roleta to silnik 230 V, który kręci się w dwie strony: góra i dół. W instalacji z automatyką sterują nim dwa wyjścia przekaźnikowe sterownika (jedno na każdy kierunek), a nie klawisz na ścianie. To podstawowa różnica, z której wynika reszta receptury.

Po co i jak działa

Silnik rolety ma trzy stany: w górę, w dół, stop. Loxone realizuje to dwoma przekaźnikami: zwarcie jednego podaje fazę na uzwojenie „góra”, drugiego — na „dół”. Nigdy oba naraz (logika sterownika tego pilnuje). Stąd 2 wyjścia przekaźnikowe na każdą roletę.

Dlaczego nie jedno wyjście? Bo przekaźnik to zwykły styk włącz/wyłącz — żeby silnik mógł kręcić się w dwie strony, potrzeba dwóch niezależnych styków podających fazę na dwa różne uzwojenia.

Jaki kabel

Standardowa roleta 230 V to OWY 4x1.5 — cztery żyły:

Żyła	Funkcja
1	sterowanie „góra”
2	sterowanie „dół”
N	wspólny powrót
PE	ochronny

Warianty liczby żył:

• 2 żyły (OWY 2x1.5) — tylko silniki SELV 12/24 V (np. niektóre Somfy), gdzie kierunek zmienia się polaryzacją. Bez N i PE.
• 4 żyły — standard 230 V (góra/dół/N/PE).
• 5 żył (OWY 5x1.5) — żaluzje z regulacją kąta lameli (venetian): dodatkowa para na sterowanie nachyleniem.

Jak zabezpieczyć

Tu jest niespodzianka, która odróżnia rolety od innych obwodów:

Krzywa C, nie B. Silnik przy starcie pobiera prąd kilka razy większy niż w ruchu. Na zwykłym bezpieczniku B wybijałoby przy każdym podniesieniu. Dlatego rolety dostają C10.

Jeden bezpiecznik na piętro, nie na roletę. Wszystkie rolety jednego piętra dzielą jeden C10 i jeden rozdzielacz potencjału — nie ma sensu dawać osobnego bezpiecznika każdemu silnikowi (pobór jest mały, a sterowanie i tak jest po stronie przekaźników).

Jedna wspólna różnicówka na wszystkie rolety w domu. Rolety to strefa „wspólna” (patrz rozdział 05) — jeden RCD 3+N 40 A typ A obejmuje całość. Współczynnik jednoczesności 1,0, bo scenariusz „zamknij wszystko” rusza je naraz.

Czym steruje (zasoby Loxone)

Wariant rolety	Wyjścia przekaźnikowe
Standard (roller, zasłona)	2 (góra + dół)
Żaluzja z regulacją lameli (venetian)	3 (góra + dół + nachylenie)

Co ląduje w rozdzielnicy

Na całą strefę rolet, raz:

• 1× różnicówka 3+N 40 A typ A (wspólna dla wszystkich rolet).

Na każde piętro (nie wolno mostkować potencjału między piętrami):

• 1× bezpiecznik C10,
• 1× rozdzielacz potencjału 2006-8031 (1→6; przy wielu roletach kolejny),
• szyna zerowa N (uchwyty 2009-305 + wejście 2006-7114).

Na każdą roletę:

• 1× złączka 2003-7641 (L/N/PE wyjście do silnika),
• 1× złączka 2003-7650 (zacisk fazy silnika) — dla rolety/zasłony,
• dla żaluzji venetian: dodatkowa 2003-7650 na sterowanie lamelą.

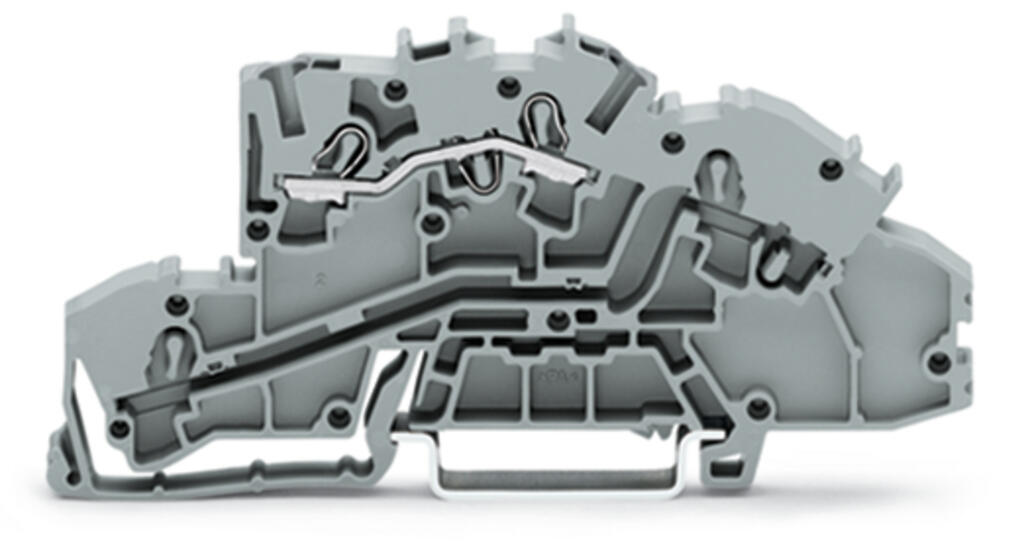

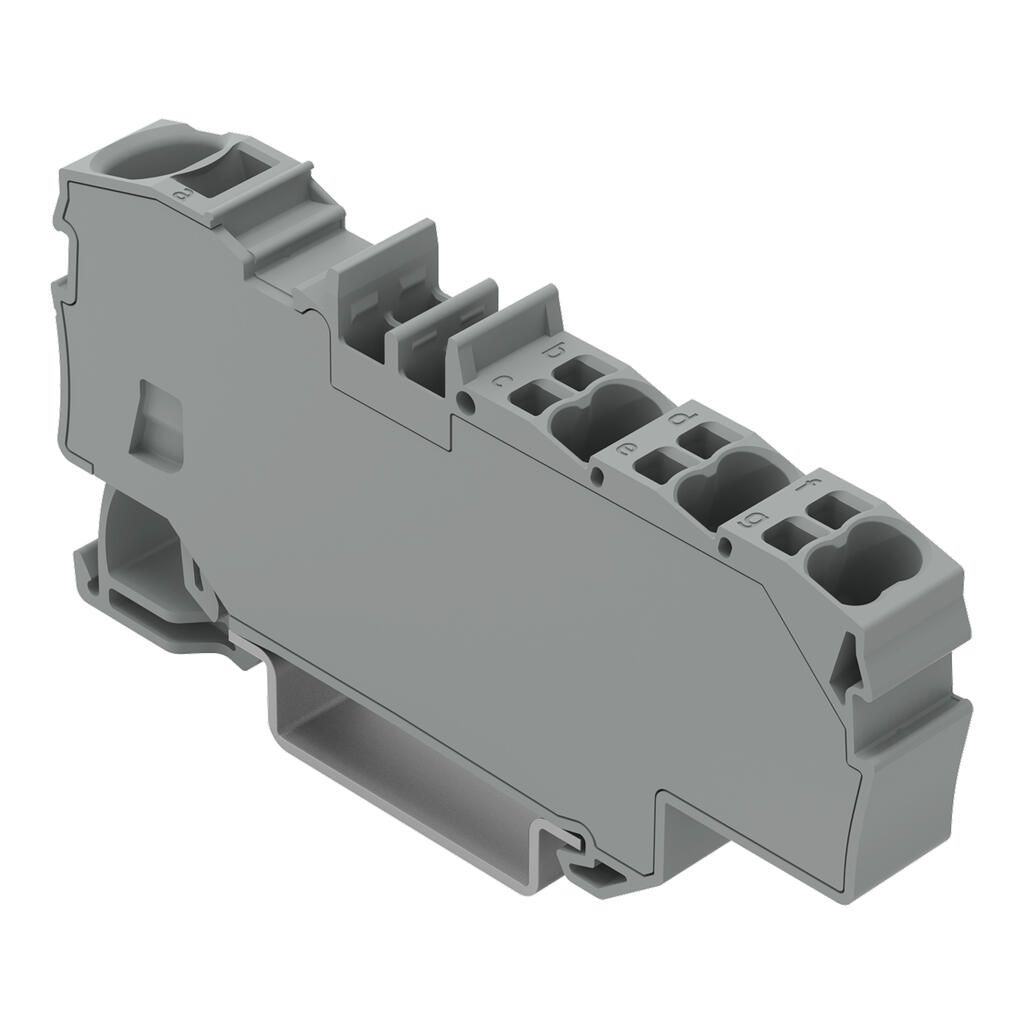

Rozdzielacz potencjału 2006-8031 (1→6) i jednopiętrowa złączka fazy silnika 2003-7650.

Na co uważać

• Krzywa C, nie B — najczęstszy błąd przy roletach.
• Liczba żył nie przesądza o typie silnika. Pięciożyłowy kabel nie znaczy automatycznie „polaryzacja” — standard góra/dół to 4 żyły, piąta bywa zapasem albo sterowaniem lameli. Typ napędu ustalaj z dokumentacją silnika, nie z liczby żył.
• Każda roleta to osobny obwód — nie scala się ich (każda ma własne sterowanie góra/dół).
• Czujnik wiatru/deszczu (jeden na dom, ale wpływa na wszystkie rolety) to osobny element wejściowy (rozdział 12), nie część obwodu rolety.
